安川伺服驅動器報警代碼及伺服驅動器簡易維修方法

發布者：雪寧來源：上海仰光電子科技有限公司發布時間：2020-7-17

伺服驅動器簡易維修方法
1、驅動板的維修
驅動板與變頻器的結構基本-樣,由開關電源、保護電路、 PWM波隔離驅動、三相逆變橋組成。、其維修原理方法可參考變頻器。先從故障入手，排查逆變器故障，啟動電路故障，驅動故意障,開關電源故障。

2、控制板的維修
此板較為復雜，一般由DSP與CPLD兩主控制芯片構成。包含電流采樣，A/D,編碼器信號處理。
DSP電源系統、I/O系統，相對說該板故障率低，主要搞清楚的是主要參數的意義，這對維修很有幫助。維修要好好利用參數這個工具。

3、顯示板的維修
這個多數就是電阻與數碼管組成的，很少壞。

4、電機的維修

對于增量式容易些，手轉電機轉子,用示波器測碼盤輸出信號即可。式的，可以用邏輯分析儀讀出數字。正反轉，數字能加減即可!

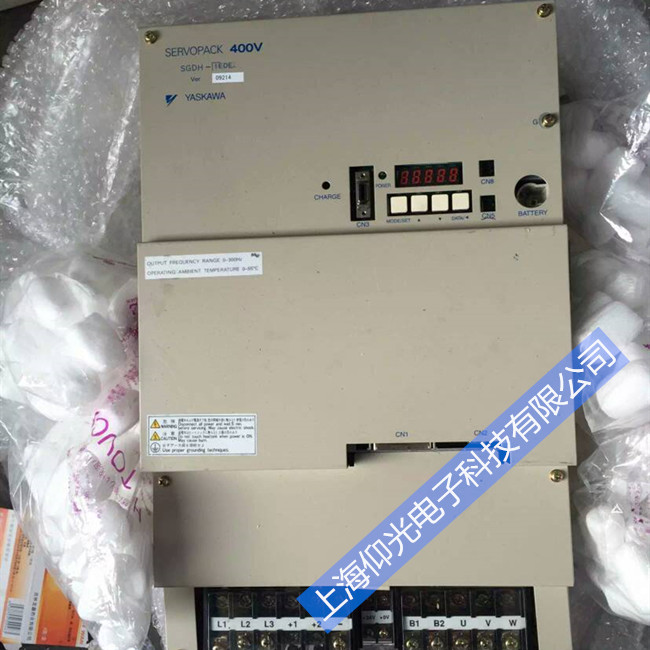

yaskawaå®‰å·ä¼oæœé©±åŠ¨å™¨SGD7S-550A00A002æŠ￥C90ä»￡ç ç»′ä¿®æŠ￥è-|

安川伺服驅動器報警代碼：

A.02 使用者參數失效服務器EEPROM 資料異常
A.03 主電路譯碼器異常電源電路偵測異常
A.04 使用者參數異常使用者參數設定超出許可范圍
A.05 組合錯誤伺服馬達與伺服驅動器容量不匹配
A.10 過電流或散熱器過熱有一過電流流過IGBT散熱器過熱
A.30 回生異常回生電路故障或回生電阻故障
A.32 回生過載回生電能超過回生電阻容量
A.40 DC 過電壓主回路DC 過電壓
A.41 DC 低電壓主回路DC 低電壓
A.51 超速馬達轉速過高
A.71 過載高負載馬達大量超過額定轉矩下操作數秒或數十秒
A.72 過載低負載馬達大量超過額定轉矩下連續操作
A.73 動態制動器過載當動態制動器作用時旋轉的能量超
過動態制動器電阻容量
A.74 突波電流限制器過載主電路電源在ON 與OFF 間頻頻轉變
A.7A 散熱器過熱服務器的散熱器過熱
A.81 值編碼器備用電池錯誤
所有的編碼器電源均已失效且位置數據已被消除
A.82 編碼器CHECK SUM 檢查錯誤
編碼器內存的CHECK SUM 檢查結果不正確
A.83 值編碼器電池錯誤值編碼器電池電壓降低
A.84 值編碼器資料錯誤所收到的資料異常
A.85 值編碼器超速當電源接上時編碼器高速旋轉
A.86 編碼器過熱編碼器內部溫度太高
1 速度指令輸入讀出錯誤指令速度輸入的A/D 轉換器故障
2 轉矩指令輸入讀出錯誤指令轉矩輸入的A/D 轉換器故障
系統警報服務器內發生一個系統故障
1 伺服超速運轉 伺服馬達失控
AC8 值編碼器清除異常及多次轉動限制設定異常值編碼器多次轉動未正確清除或設定
9 編碼器通訊錯誤服務器與編碼器間無法通訊
編碼器參數錯誤編碼器參數故障編碼器回授錯誤與編碼器的通訊內容不正確
0 位置錯誤脈沖滿溢位置偏差脈沖超過參數Pn505
1 電源線欠相主電源一相未接
CPF00 操作器傳輸錯誤操作器與服務器傳輸失效
